📒 ĐIỀU KHIỂN ĐÈN LED NHẤP NHÁY VỚI ARDUINO (BÀI LẬP TRÌNH ĐẦU TIÊN BẰNG MIXLY) 📒
🎯 Mục tiêu bài học
Trong bài này, bạn sẽ học cách:
-
Lập trình để bật/tắt đèn LED tự động bằng phần mềm Mixly
-
Hiểu cách Arduino gửi tín hiệu ra chân Digital
-
Thực hiện chương trình đầu tiên với chỉ 3 khối lệnh
1. Chuẩn bị dụng cụ
| Thiết bị | Ghi chú |
|---|---|
| ✅ Bo Arduino Uno | Bạn đã làm quen ở bài trước |
| ✅ Cáp USB | Để kết nối Arduino với máy tính |
| ✅ 1 đèn LED | Loại LED nhỏ 5mm |
| ✅ 1 điện trở 220Ω | Hạn dòng cho LED |
| ✅ Breadboard + dây nối | Cắm mạch không cần hàn |
💡 Nếu không có LED rời, bạn vẫn có thể dùng đèn LED có sẵn trên bo Arduino (chân số 13) để làm thử.

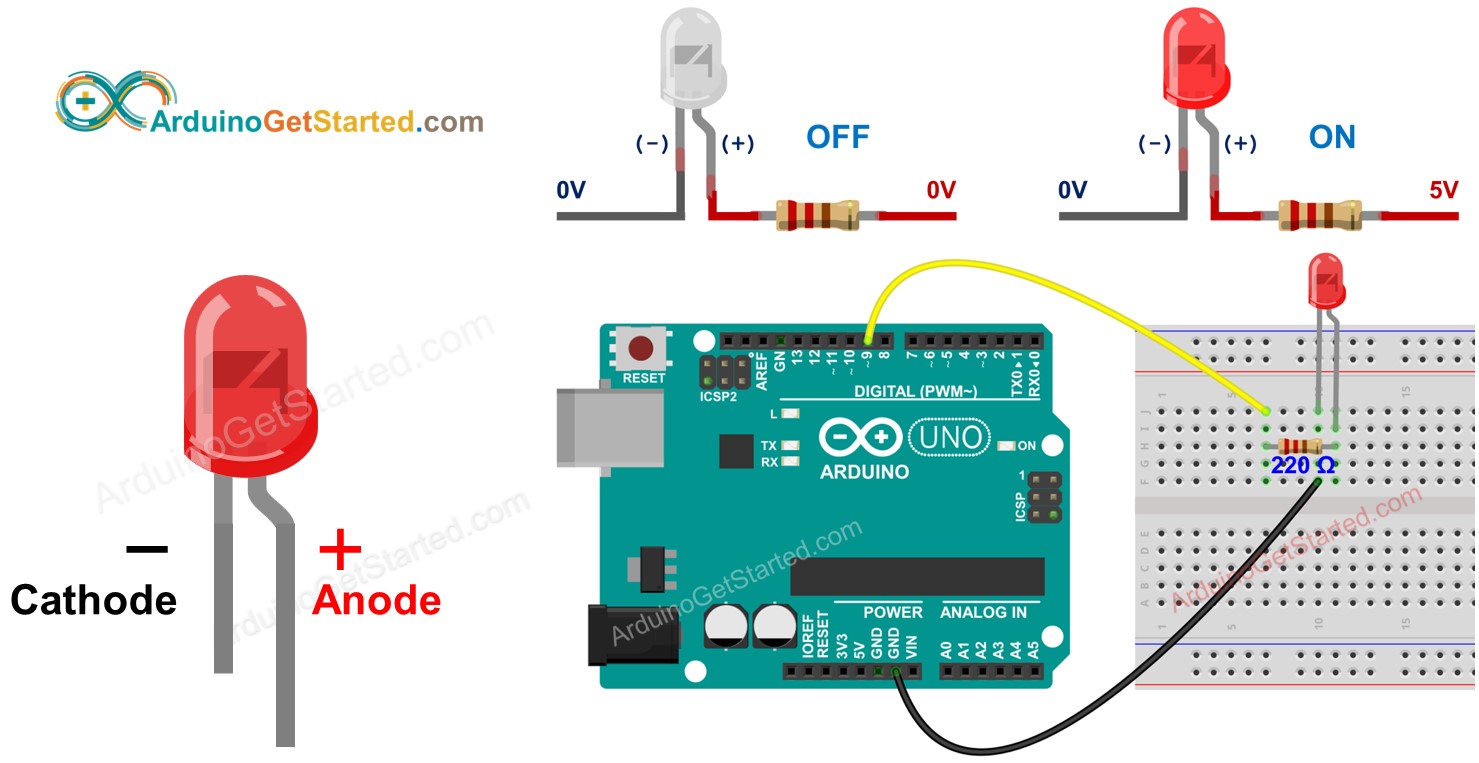

2. Sơ đồ nối mạch (dành cho ai dùng LED rời)
3. Viết chương trình bằng Mixly
Các bước:
-
Mở phần mềm Mixly
-
Kéo các khối lệnh sau từ mục "In/Out" và "Control"
🧱 Các khối lệnh cần:
-
digitalWrite(9, HIGH) -
delay(1000)(1 giây) -
digitalWrite(9, LOW) -
delay(1000)
🎉 Tóm lại: Bật đèn → chờ 1 giây → Tắt đèn → chờ 1 giây → Lặp lại…
4. Tải chương trình xuống board Arduino
-
Chọn cổng COM (vào menu
Tools → Serial Port → chọn COM3 hoặc COM4…) -
Nhấn nút Upload (biểu tượng mũi tên hướng xuống)
-
Chờ khoảng 5–10 giây → đèn trên bo sẽ nhấp nháy liên tục
✅ Bạn đã lập trình thành công! Không cần viết code, chỉ kéo thả là xong.
5. Giải thích chương trình
| Khối lệnh | Ý nghĩa |
|---|---|
digitalWrite(9, HIGH) |
Bật đèn (cấp điện cho chân số 9) |
delay(1000) |
Chờ 1 giây (1000 mili giây) |
digitalWrite(9, LOW) |
Tắt đèn (ngắt điện chân 9) |
delay(1000) |
Chờ thêm 1 giây trước khi lặp lại |
6. Thử thách nhỏ (tự làm thêm)
-
Thay đổi số giây nhấp nháy → delay 500 ms, 200 ms, 2000 ms
-
Dùng các chân khác như chân 13, chân 7 ...
-
Kết nối 2 đèn LED nhấp nháy xen kẽ nhau
7. Kết bài – Bạn đã biết lập trình rồi đấy!
Xin chúc mừng bạn! 🎉 Đây chính là chương trình đầu tiên mà bạn tự lập trình điều khiển thiết bị.
Từ đây, bạn đã có thể tạo ra các thiết bị thông minh như đèn tự bật khi trời tối, hệ thống báo động, điều khiển từ xa,...
